O circuito apresentado na figura 1 é uma configuração tradicional do contador de década 7490, funcionando como um divisor por 5. Como o circuito é TTL sua alimentação deve ser feita com 5 V e a frequência máxima de operação vai depender da subfamília utilizada. Na simulação é gerado um sinal de entrada e um analisador lógico é ligado na saída para visualizar o sinal de entrada e saída.

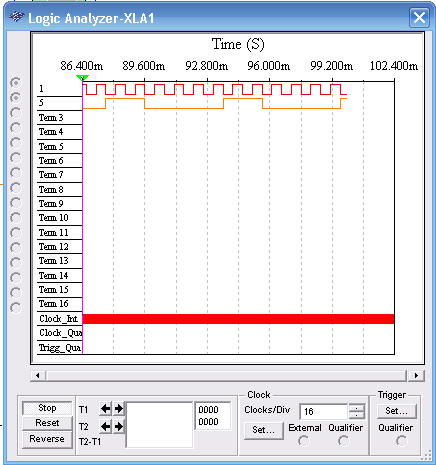

Veja na forma de onda apresentada na figura 2 que o sinal não tem um ciclo ativo de 50% o que deve ser considerado numa aplicação prática do circuito.
Simulação e netlist são disponíveis neste link.
