Diodos comuns de silício quando polarizados no sentido direto apresentam uma queda de tensão entre 0,6 e 0,7 V, podendo, portanto funcionar como uma espécie de zener. É justamente o que fazemos nesta simples fonte de alimentação que pode fornecer correntes até uns 50 mA. A tensão de saída depende do número de diodos utilizados. Com dois diodos temos entre 1,2 V e 1,4 V, conforme mostra a simulação feita no Multisim. O diagrama completo da fonte é mostrado na figura 1.

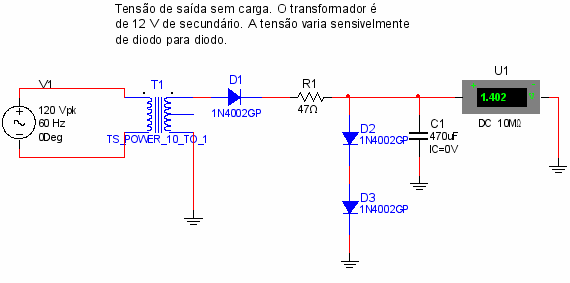

Figura 1 – Diagrama da fonte de 1,2 V a 1,4 V
O resistor R1 deve ter pelo menos 1 W de dissipação e eventualmente seu valor pode ser alterado em função da corrente desejada na carga. O transformador pode ter correntes entre 50 mA e 300 mA tipicamente. As tensões podem ficar entre 3 e 12 V. Na simulação ligamos na saída um voltímetro e o circuito não tem carga. Com carga pode ocorrer uma pequena queda de tensão no circuito. O ripple vai depender do capacitor de filtro utilizado. Valores entre 100 uF e 1 000 uF são aceitáveis.
Clique aqui para baixar a simulação no Mulsitim e a netlist.
