A finalidade deste circuito é converter uma resistência (na faixa de 1k a 1 M) em um sinal cuja freqüência depende de C1 e de R3. O sinal retangular pode então ser enviado por fio, fibra óptica ou rádio a um receptor distante onde o valor da freqüência pode ser convertido novamente em resistência.

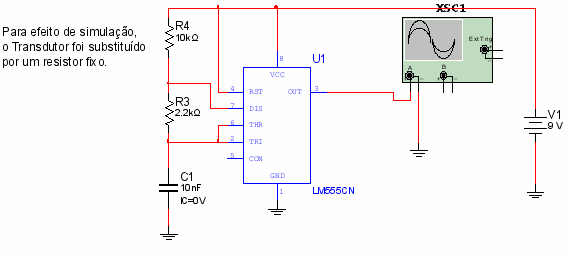

Trata-se da forma ideal de se conectar transdutores resistivos a uma estação distante sem que a resistência do cabo afete a precisão da medida. O circuito funciona com tensões entre 3 e 15 V e a faixa de freqüências vai de alguns hertz até 1 MHz. Na figura 1 temos o circuito completo simulado no Multisim.
Figura 1 – Conversor A-D utilizando o 555

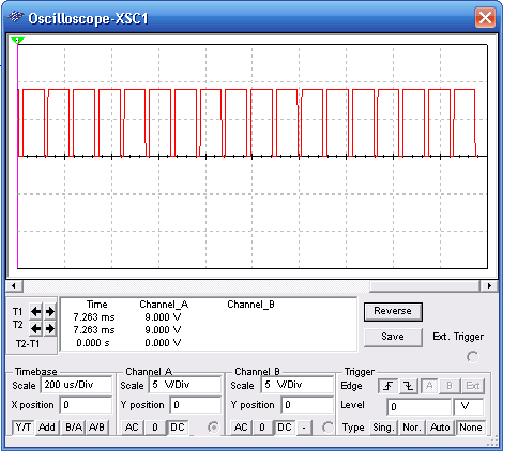

Na figura 2 temos a forma de onda do sinal gerado com os valores dos componentes utilizados. Veja que o sinal corresponde a um transdutor que esteja apresentando uma resistência de 10 k ohms.
Figura 2 – Forma de onda do sinal gerado
O sinal produzido pelo 555 tem uma amplitude praticamente igual a da fonte utilizada e pode fornecer ou drenar correntes da ordem de 100 mA.
Clique aqui e baixe a simulação no Multisim e também a netlist.
