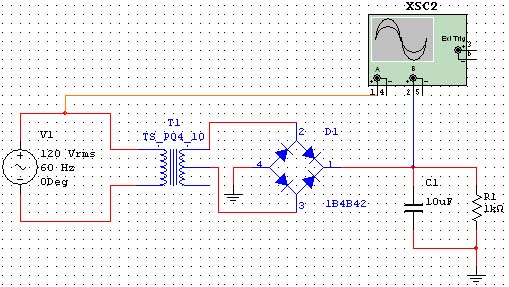

O circuito apresentado é uma fonte de alimentação com retificação por ponte de diodos ou Ponte de Graetz. No circuito temos uma filtragem simples com um capacitor de 10 uF e uma carga que consiste num resistor de 1 k ohms. Evidentemente, com um capacitor maior obtemos menor ripple, dependendo da aplicação. Como se trata de um circuito com finalidade didática, um capacitor menor possibilita a visualização mais fácil da tensão contínua de saída. O circuito é dado na figura 1.

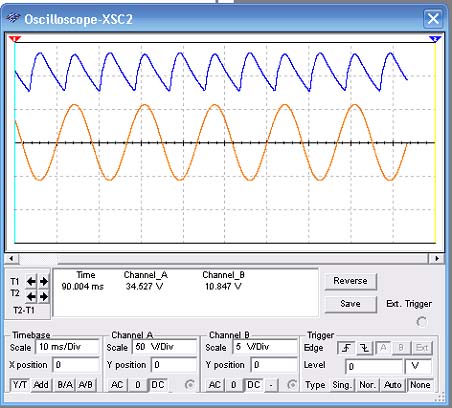

A forma dos sinais visualizados no Mulsitim é mostrada na figura 2. O sinal em vermelho é a corrente a tensão de entrada, aplicada a um dos canais do osciloscópio. O sinal em azul, corresponde a tensão de saída referenciada em torno de 0 V com a observação do ripple que neste caso tem um valor de aproximadamente 5 V para uma tensão de saída da ordem de 5 V. Experimente aumentar o valor do capacitor para verificar o que ocorre com o ripple. Veja também que este ripple tem o dobro da frequência da tensão alternada de entrada.
Simulação e netlist estão disponíveis para download neste link.
