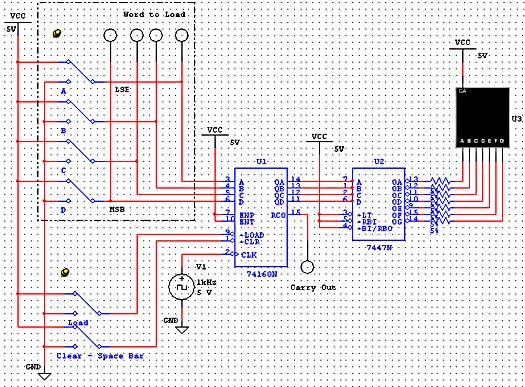

Este circuito é fornecido como amostra no pacote Multisim, consistindo numa etapa simples de demonstração de um contador de 1 dígito que conta até 10 apresentando os resultados tanto na forma binária em 4 indicador como num mostrador de 7 segmentos. Chaves são utilizadas para se fazer a contagem manual ou ainda automática quando o circuito corre mostrando os números em sequência.
As chaves de programação e seleção de função são ativadas pelo teclado e temos ainda uma saída carry out (vai um) que serve para ativar um segundo módulo que possibilitará a contagem até 99, 999, etc.
O circuito se baseia em tecnologia TTL devendo portanto ser alimentado com 5 V. O clock é de 1 kHz mas pode ser modificado conforme a aplicação.
