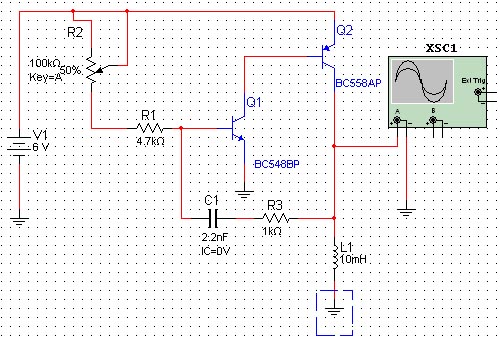

O circuito apresentado na figura 1 alimenta um transdutor piezoelétrico de baixa impedância (4 a 32 ohms) e sua frequência pode ser ajustada num trimpot. Para aplicações até 25 kHz pode ser utilizado um tweeter piezoelétrico comum. A alimentação pode ficar entre 3 e 12 V. Para tensões acima de 6 V deve-se usar como PNP um transistor de média potência como o BD136 ou TIP32 dotado de um pequeno radiador de calor.

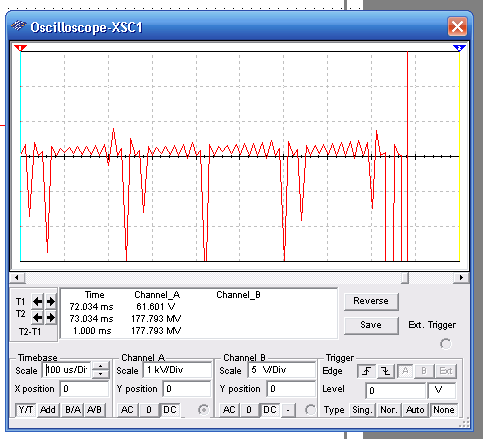

A forma de onda obtida na simulação não corresponde à real pelo algoritmo usado que apenas comprova que o circuito oscila. Para isso, substituímos a carga por um indutor de modo a obter a realimentação necessária. Na figura 2 a forma de onda obtida no Multisim.
Este oscilador pode servir de base para um “chama cachorros” ou ainda para um “espantalho”.
Simulação e netlist estão disponíveis neste link.
