Na figura 1 temos um filtro passa-baixas com um amplificador operacional 741 convencional. A figura já é obtida diretamente da simulação no computador.

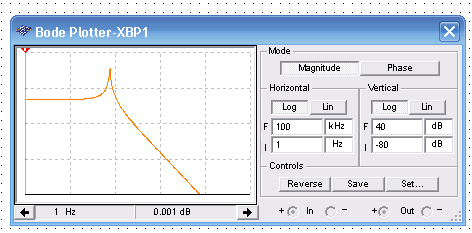

Observe que, o gerador de sinais é ligado na entrada do filtro e na entrada do Bode Plotter. A saída do filtro é ligada na saída do Bode-Plotter. O resultado da simulação é mostrado na figura 2.
Os valores dos componentes são calculados para uma frequência de corte de 1 kHz. Na seção de fórmulas o leitor encontrará neste site como calcular os componentes deste filtro. Veja que pode-se ter uma idéia clara da forma como o sinal é atenuado na freqüência de transição. Neste caso também, como se trabalha com um amplificador operacional genérico ideal, a fonte de alimentação é omitida, já que o próprio software a considera na simulação.
Simulação e netlist são dados neste link.
