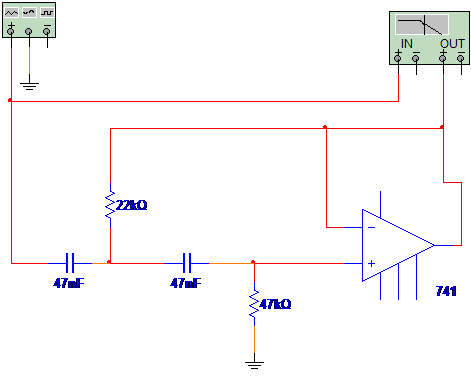

O primeiro circuito, mostrado na figura 1, já levantada a partir da simulação é um filtro passa-altas de segunda ordem, também usando um amplificador operacional genérico.

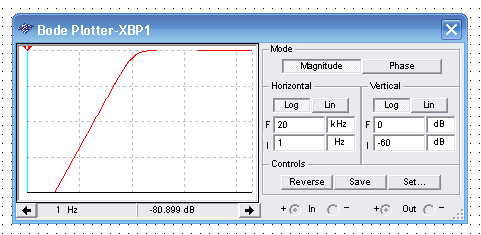

Conforme podemos ver pela figura, o gerador de sinais, ajustado para sinais de forma de onda senoidal é ligado na entrada do filtro e na entrada do Bode Plotter. A saída do Plotter é ligada à saída do filtro. A entrada do Plotter é ligada à saída dom gerador de sinais. A faixa de freqüências a ser analisada é ajustada no Plotter. No caso, como o filtro está sintonizado em uma baixa freqüência, em torno de 1 kHz, escolhemos a faixa de 1 Hz a 10 kHz. Na figura 2 temos o gráfico obtido no Plotter quando a simulação é feita.
Observe que, no diagrama, trabalhando com um amplificador operacional 741, não precisamos nos preocupar com sua fonte de alimentação. O próprio programa supõe que a alimentação desse dispositivo seja ideal. Por outro lado, trabalhando com as freqüências do Bode Plotter e com as atenuações pode-se ter uma visão detalhada do comportamento do circuito.
Simulação no Multisim 10 e Netlist disponíveis clicando aqui.
