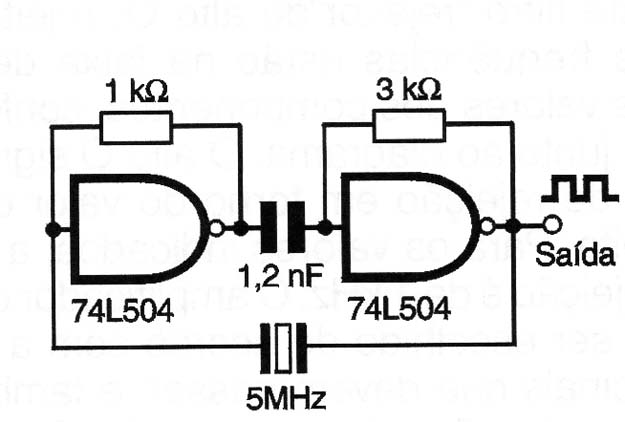

Na figura temos o modo de se implementar um oscilador de 5 MHz com lógica TTL LS. O circuito deve ser alimentado com tensão de 5 V e com o uso de outros cristais frequências diferentes podem ser geradas.
![](/images/stories/banco/cir10793_0001.jpg)
Na figura temos o modo de se implementar um oscilador de 5 MHz com lógica TTL LS. O circuito deve ser alimentado com tensão de 5 V e com o uso de outros cristais frequências diferentes podem ser geradas.
