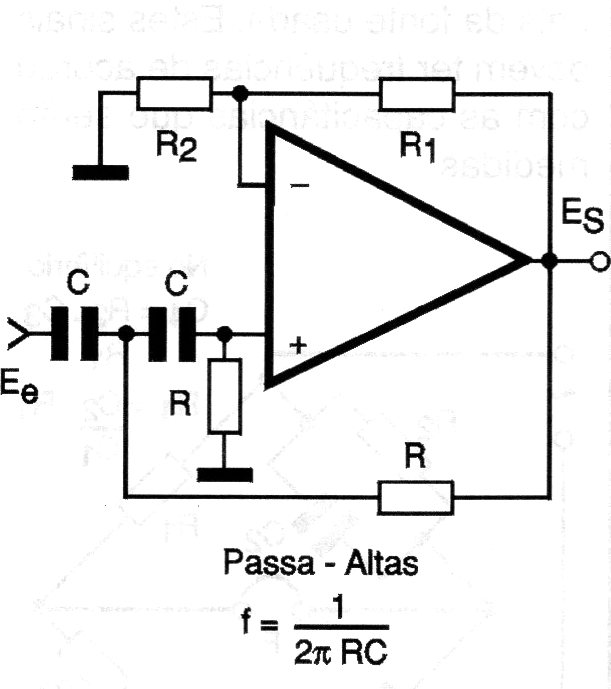

Na figura temos a configuração tradicional de um filtro passa-altas usando amplificador operacional. A frequência é função dos componentes que podem ser calculados pela fórmula. A fonte de alimentação deve ser simétrica.
![](/images/stories/banco/cir10829_0001.jpg)
Na figura temos a configuração tradicional de um filtro passa-altas usando amplificador operacional. A frequência é função dos componentes que podem ser calculados pela fórmula. A fonte de alimentação deve ser simétrica.
