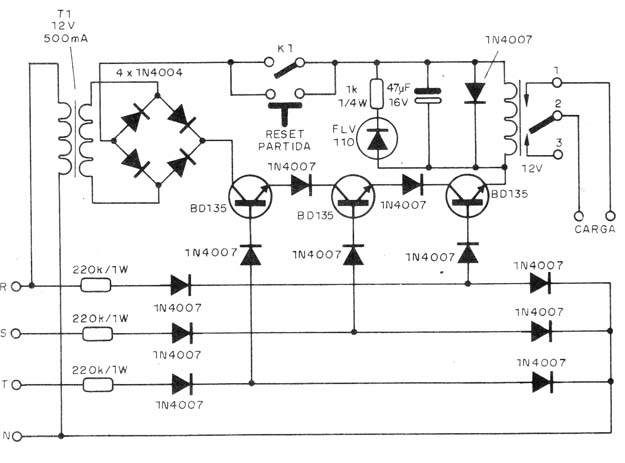

Este circuito, de 1989, aciona um relé de proteção caso falte uma ou duas fases numa rede trifásica. O circuito usa componentes absolutamente comuns e o relé usado é de 12 V. Observe que existem resistores de maior dissipação no circuito.
![](/images/stories/banco/cir10530_0001.jpg)
Este circuito, de 1989, aciona um relé de proteção caso falte uma ou duas fases numa rede trifásica. O circuito usa componentes absolutamente comuns e o relé usado é de 12 V. Observe que existem resistores de maior dissipação no circuito.
