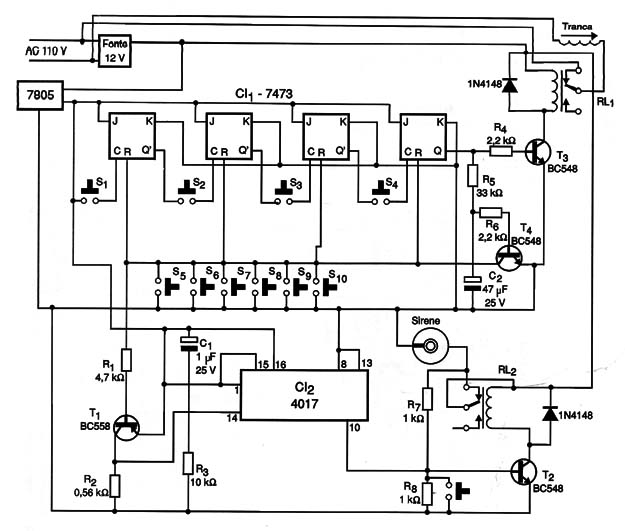

Encontramos este circuito numa documentação do ano 2000. Ele deve ser alimentado por tensão de 5 V já que usa circuitos integrados TTL. Para o setor de acionamento do relé a alimentação é de 12 V, pois esta é a tensão dos relés utilizados. Os códigos são programados pelas chaves de S1 a S4.
