Esta sirene produz tons alternados com freqüência e alternância determinadas pelos valores dos componentes utilizados. Assim, o tom é determinado por R3 e R4 e por R5. R5 determina o deslocamento do som de uma freqüência para outra. Já, a alternância é determinada por R1, R2 e C2. Todos estes componentes podem ser alterados à vontade para se obter o efeito desejado. Isso pode ser facilmente monitorado pelo Multisim, utilizando-se a forma de onda visualizada no osciloscópio virtual.

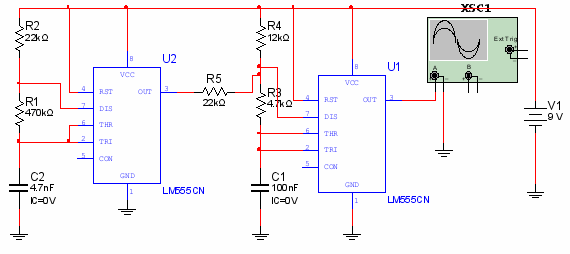

No circuito original, mostrado na figura 1, ligamos a saída diretamente ao osciloscópio. Na prática podemos excitar um pequeno transdutor piezoelétrico diretamente a partir do pino 3 de U1. Para maior potência, uma etapa transistorizada ou um amplificador completo devem ser utilizados.
Figura 1 – Circuito da sirene.

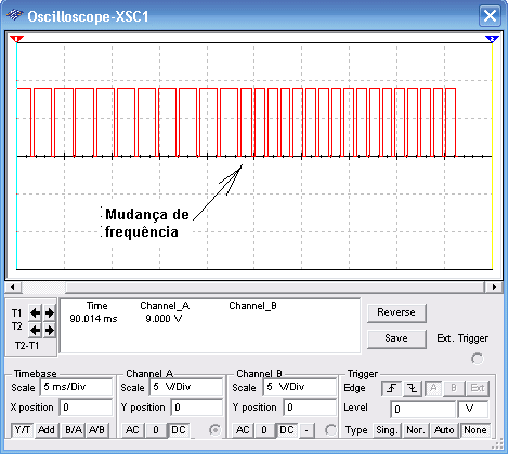

Na figura 2 temos a forma de onda do sinal gerado visualizada no osciloscópio virtual do Multisim.
Figura 2 – Sinal gerado pela sirene
Observe o instante em que o sinal muda de freqüência, tornando-se mais agudos (pulsos mais próximos).
O circuito pode ser alimentado por tensões de 3 a 12 V. A seguir o arquivo da simulação no Multisim e a netlist caso o leitor queira exportar o circuito para outros simuladores.
Clique aqui para baixer o circuito simulado em MultiSim
