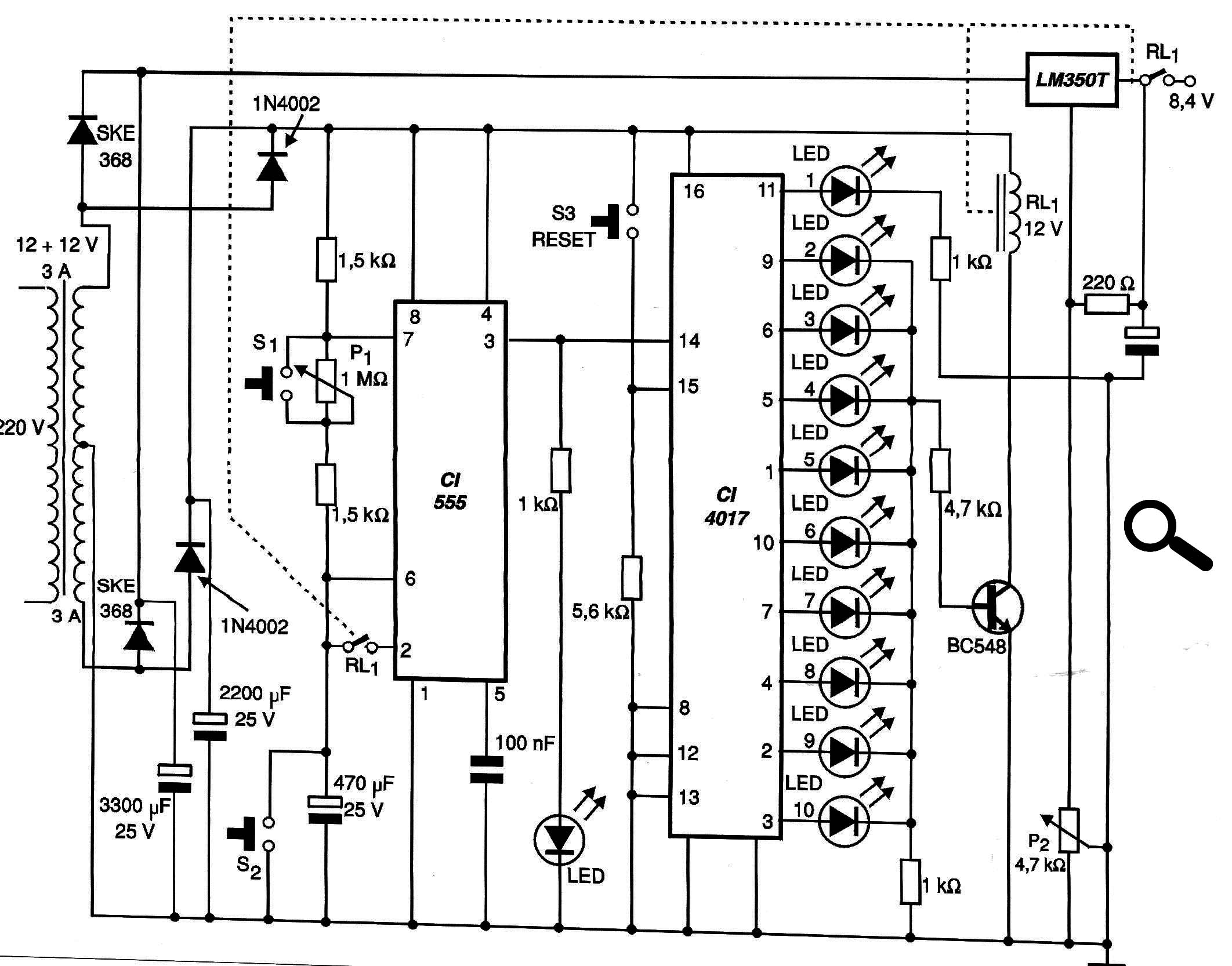

Este circuito de 2000, encontrado numa documentação da época, se destina à carga deste tipo de bateria que necessita de correntes elevadas e um tempo maior de carga com corrente estabilizada. O circuito monitora a carga através de 10 LEDs e o regulador de tensão deve ser montado em dissipador de calor. As baterias infoLITHIUM eram usadas em filmadoras da época.
Clique na imagem para ampliar
