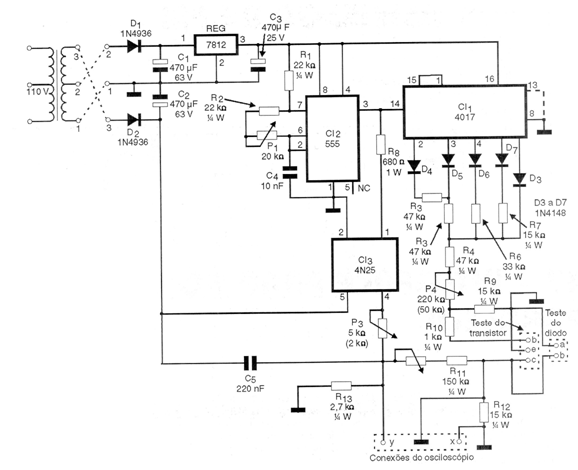

Este circuito gera um sinal em escada para visualizar num osciloscópio a família de curvas de dispositivos diversos como transistores, diodos, etc. O circuito é de uma documentação de 1997, mas pode ser montado com facilidade, pois todos os componentes são comuns em nosso mercado. Os ajustes para visualização correta são feitos em potenciômetros ou trimpots.
