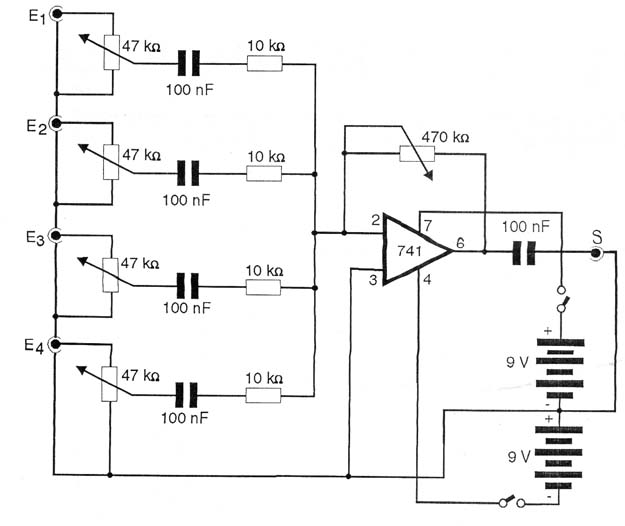

Este circuito é uma versão tradicional de mixer com o operacional 741 e que aparece diversas vezes neste site. O circuito deve ser alimentado por fonte simétrica de 6 a 12 V e os cabos de entrada e saída de sinais devem ser blindados.
![](/images/stories/banco/cir10205_0001.jpg)
Este circuito é uma versão tradicional de mixer com o operacional 741 e que aparece diversas vezes neste site. O circuito deve ser alimentado por fonte simétrica de 6 a 12 V e os cabos de entrada e saída de sinais devem ser blindados.
