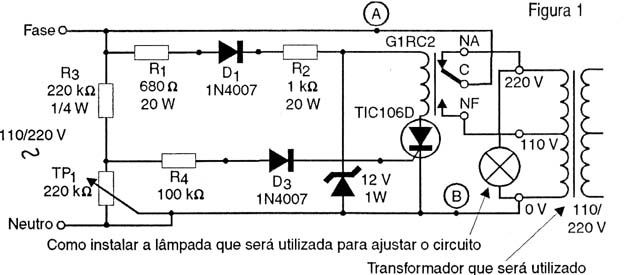

Este circuito faz a comutação automática de tensão da rede para um transformador. O circuito é de 1997 e os componentes usados ainda são comuns em nosso mercado. O SCR não precisa de dissipador e o ajuste do disparo, conforme a tensão é feito em P1.
![](/images/stories/banco/CIR10158_0001.jpg)
Este circuito faz a comutação automática de tensão da rede para um transformador. O circuito é de 1997 e os componentes usados ainda são comuns em nosso mercado. O SCR não precisa de dissipador e o ajuste do disparo, conforme a tensão é feito em P1.
