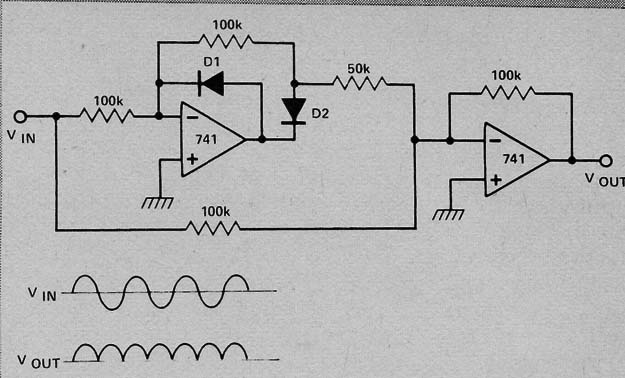

Na figura temos um circuito com dois amplificadores operacionais 741 capaz de dobrar a frequência de um sinal coma retificação. O circuito é de uma publicação inglesa de 1978, mas pode ser montado também com outros operacionais. A fonte de alimentação simétrica e a frequência máxima do sinal de entrada está limitada a algumas dezenas de quilohertz. Formas de onda de entrada e saída são mostradas na figura.
![Dobrador de Frequência com o 741
Dobrador de Frequência com o 741](/images/stories/banco/cir3435_0001.jpg)
Dobrador de Frequência com o 741
