Este fotômetro pode ser usado na medida de intensidades luminosas ou comparação de tons de tintas e em diversas outras aplicações em grande precisão não seja necessária.
Podemos também usá-lo em diversos experimentos no laboratório de física.

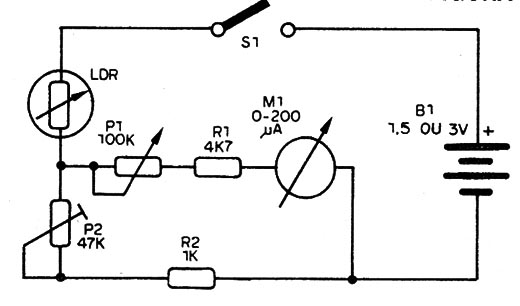

O circuito mostrado na figura 1 utiliza um microamperímetro de 0-1 mA ou 0-200 µA para indicador a intensidade da luz que incide no LDR.
O circuito pode ser montado em uma ponte de terminais, por se tratar de configuração muito simples.

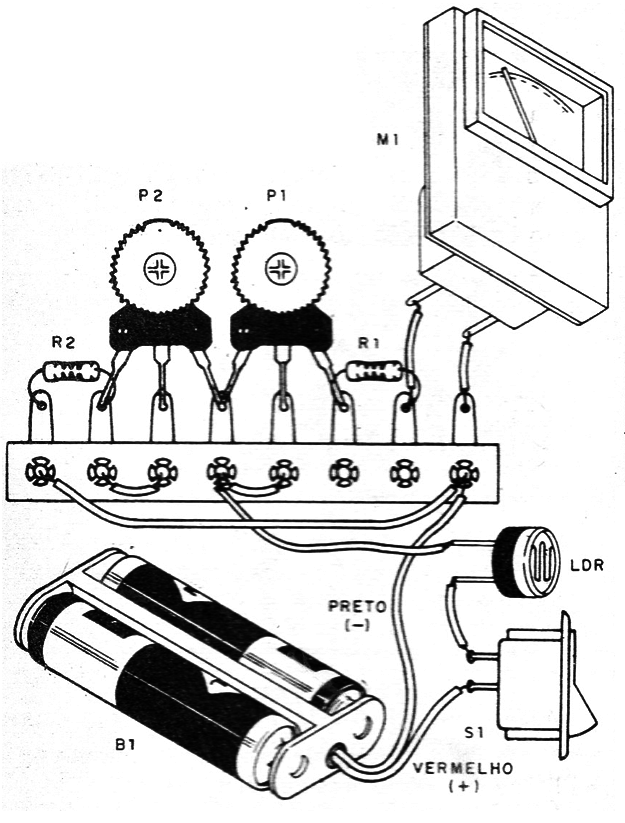

A disposição dos componentes numa placa de circuito impresso é mostrada na figura 2.
Os resistores são de 1/8 W com qualquer tolerância e o instrumento pode ter fundo de escala de 200 µAa 1 mA.
Instrumentos deste tipo podem ser aproveitados de equipamentos de som antigos, onde eles eram usados como VU-meter.
O circuito tem dois ajustes.
Inicialmente coloque o trimpot P1 de 47k no centro do ajuste e ilumine o LDR.
Ajuste então P2 para que o instrumento não ultrapasse o final da escala.
Depois ajuste P1 novamente de acordo com a faixa de luz que deve medir.
Feitos os ajustes, o leitor pode elaborar uma escala de luminosidade para seu instrumento com base num fotômetro comercial.
LDR – LDR comum
M1 – Instrumento de 0-200 µA ou 0-1 mA
P1 – 47 kΩ – trimpot
P2 – 100 kΩ – trimpot
B1 – 1,5 V a 3 V – 1 ou 2 pilhas
R1 – 4,7 kΩ – resistor – amarelo, violeta, vermelho
R2 – 1 kΩ – resistor – marrom, preto, vermelho
Diversos:
Ponte de terminais, suporte de pilhas, caixa para montagem, fios, solda, etc.
