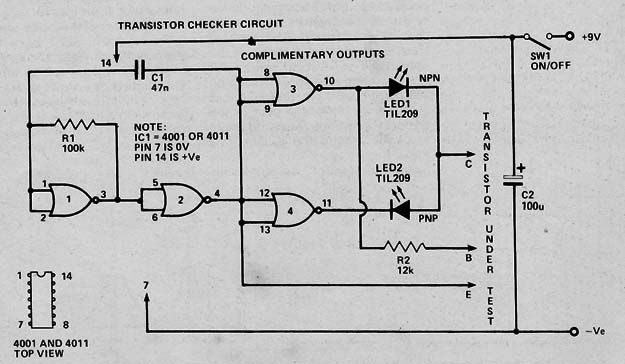

Este circuito consiste num oscilador que testa tanto transistores NPN como PNP. Se o transistor estiver em bom estado o LED correspondente pisca numa frequência dada por C1. A alimentação pode ser feita com tensões de 6 a 12 V. O circuito é de uma publicação inglesa de 1979.
