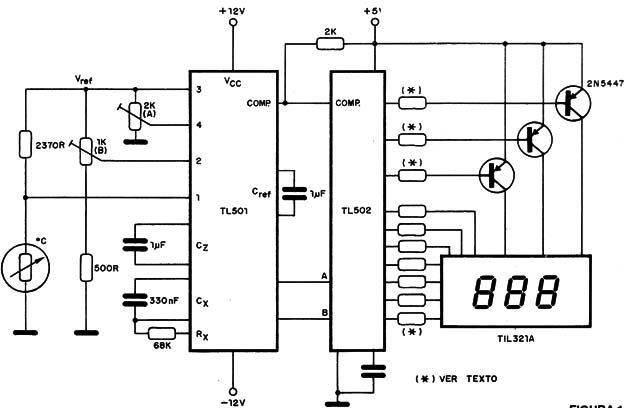

O circuito é bastante semelhante ao CIR8747, com as Características diferenciadas apenas pelo fato de usarmos o TL501 em lugar do TL505. Do mesmo modo que no circuito anterior, os resistores para os drivers e displays devem ser dimensionados de acordo com as correntes máximas dos segmentos. O trimpot (A) é ajustado para 0,153 x Vref para a escala de °C e em 0,085 Vref para' a escala de °F. Já o trimpot (B) deve ser ajustado para 0,258 x Vre na escala de °C e para O,231 x Vref na escala de °F.
