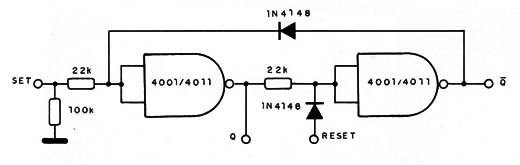

Este flip-flop Set-Reset (RS) utiliza um integrado 4001 ou 4011 além de alguns componentes externos, conforme mostra a figura. A alimentação é feita com tensões entre 5 e 15V e para o disparo usamos pulsos positivos de entrada.
