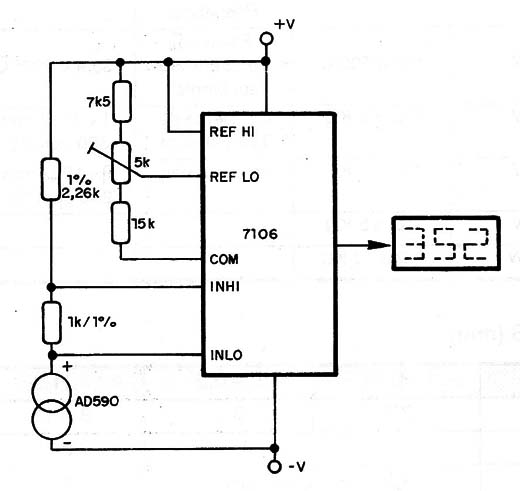

Este circuito sugerido pela lntersil, fornece uma escala Kelvin de 3 dígitos e meio num 7106, com boa precisão. A alimentação deve ser simétrica de 9 V e o AD560 é um sensor de temperatura de 3 terminais, cujas características são dadas em IP1243.
