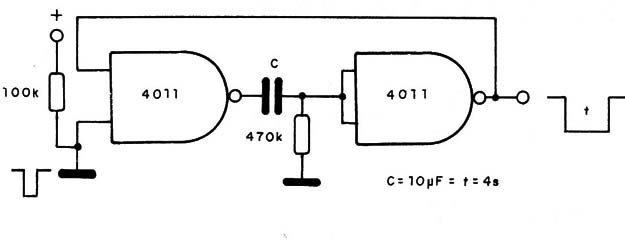

O circuito da figura dispara com uma transição negativa do sinal de entrada permanecendo sua saída no nível baixo por um intervalo de tempo que depende do capacitor C e do resistor de 470 k. Com C= 10 µF obtemos um pulso de saída de aproximadamente 4 segundos. Os valores de C e de R podem ser alterados numa ampla faixa de valores. Podemos usar neste circuito tanto um integrado 4001 como 4011 já que as portas são usadas como simples inversores.
