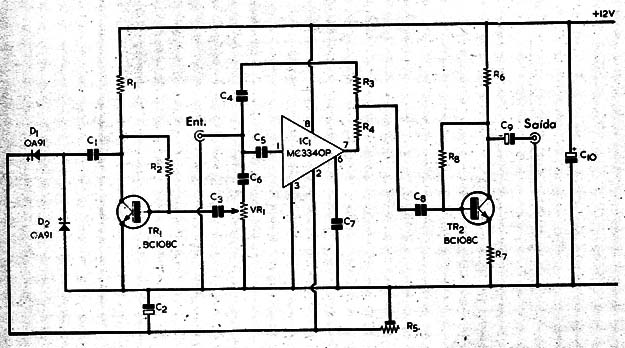

Este circuito é dos anos 70 de A. Fanzeres. Mantivemos o texto original. Já se disse que sobre áudio é possível escrever diariamente centenas de artigos e não esgotar nunca o assunto. Realmente é impressionante como todos os dias surgem circuitos os mais variados, para as mais diversas funções em áudio, visando a grande maioria deles obter a perfeita fidelidade. Em que pese a alta qualidade das gravações atuais sempre há um certo ruído de fundo nas mesmas. O circuito que apresentamos é simples, porém bem efetivo. Funciona pela expediente de aumentar a atenuação das freqüências altas quando os níveis de áudio são reduzidos. Deve ser situado entre a saída da cabeça gravadora e a entrada do amplificador. Para ajustar o limitador coloca-se uma fita sem gravação no gravador, situa-se VR1 no mínimo, os controles de agudos e graves do amplificador no máximo e ajusta-se R5 para eliminar o ruído produzido pela fita sem gravação. O potenciômetro VR1 ajusta o nível de ação do limitador, sendo feito por tentativas até obter o melhor ponto.

R1 = 3,3K

R2 = 560 K

R3 = 10 K

R4 = 10 K

R5 = 47 K

R6 = 4,7 K

R7 = 2,2 k

R8 = 2,2 M

VR1 = 47K

C1 = 0,47 µF

C2 = 1 µF, .16 v

C3 = 0 1 µF

C4 = 1 µF

C5 = 0.001 µF polistirenoe

C6 = 0.22 µF

C7 = 470 pF

C8 = 0.22 µF

C9 = 1O µF 16 v

C10 = 100 µF, 16 v.

IC1 = MC3340P

TR1 = BC 108C

TR2 = BC 108 C

TR3.= BFY 50

D1 = OA9l

D2 = OA9l
