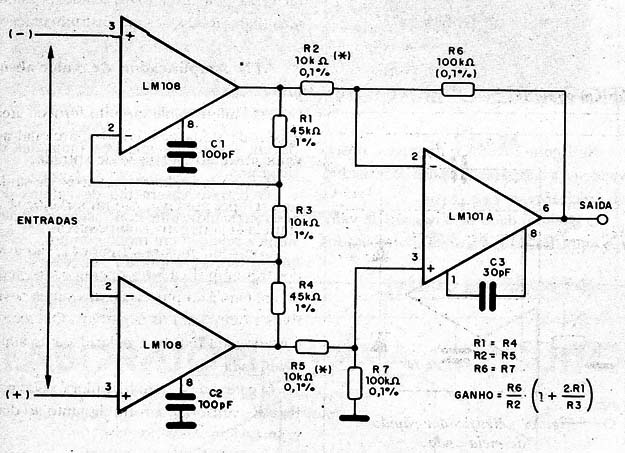

Este amplificador para instrumentação usa três operacionais e os componentes devem manter as relações de valores conforme fórmulas junto ao diagrama. A fonte de alimentação deve ser simétrica e operacionais equivalentes podem ser utilizados.
![](/images/stories/banco/cir8470_0001.jpg)
Este amplificador para instrumentação usa três operacionais e os componentes devem manter as relações de valores conforme fórmulas junto ao diagrama. A fonte de alimentação deve ser simétrica e operacionais equivalentes podem ser utilizados.
