Dois transistores ligados em acoplamento direto, de modo que o emissor do primeiro seja conectado à base do segundo e os coletores interligados formam um par ou etapa Darlington.
O sinal é aplicado na base do primeiro transistor e retirado do emissor do segundo ou do coletor em comum.
No nosso circuito, vamos usar dois transistores BC548 ligados como Darlington de modo que uma corrente muito pequena na base do primeiro é suficiente para provocar uma corrente bem maior no coletor do segundo.
Assim, uma diminuta corrente que passa pela base do primeiro, vinda do toque de nossos dedos é suficiente para acender o LED.
A corrente pelo toque de nossos dedos é da ordem de milionésimos de ampère o que é insuficiente para nos causar qualquer sensação de choque. Não sentimos nada.
Este circuito é bem mais sensível que o projeto de interruptor de toque com um transistor, pois o ganho é muito maior.

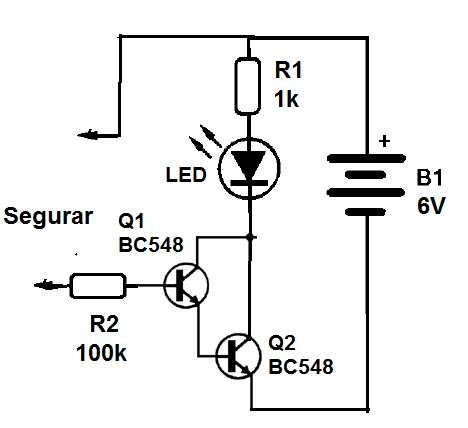

Na figura temos o circuito completo do interruptor de toque com transistores em ligação Darlington.

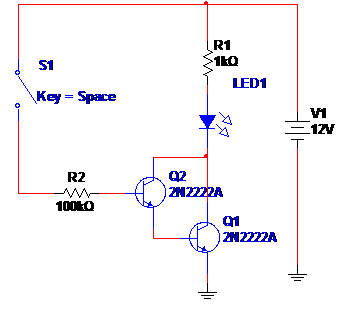

Simulação:
Para fazer o download dos arquivos de simulação e Netlist - clique aqui (msb0060.zip)
