O sentido de circulação da corrente num transistor PNP é oposto ao de um transistor NPN, conforme mostra a figura 1.
Assim, enquanto num transistor NPN, para conduzir aplicamos uma tensão positiva, num transistor PNP a tensão deve ser negativa, ou seja, ligamos à base ao negativo ou 0 V da fonte.
Uma vez polarizado, o transistor conduz, mas a corrente tem sentido diferente, o que implica na inversão do LED.
Os transistores PNP podem ser encontrados com as mesmas características dos NPN e um tipo comum, equivalente ao BC548 é o BC558 que utilizaremos neste projeto.
Desta forma, segurando nos fios, a pequena corrente que circula pelo nosso corpo é suficiente para polarizar o transistor e fazer com que ele conduza, acendendo o LED.

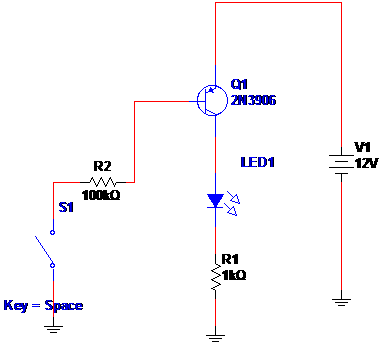

Na simulação substituímos a ação do toque por um interruptor simples (SPST), controlando-o através da tecla espaço.
Para fazer o download dos arquivos de simulação e Netlist - clique aqui (msb0058.zip)
