Conforme sabemos, quando não circula nenhuma corrente pela base de um transistor, ele não conduz a corrente e assim um LED ligado em seu coletor permanece apagado. Quando fazemos circular uma corrente pela base, o transistor conduz e a corrente de coletor é suficiente para acende o LED.
Se agora ligarmos um segundo transistor com a base conectada ao coletor do primeiro, o estado do primeiro transistor passa a controlar a corrente no segundo. Assim, quando o primeiro transistor está desligado (dizemos no corte), não passa corrente por ele e a corrente do positivo da alimentação pode chegar à base do segundo. O resultado é que essa corrente faz o segundo transistor conduzir e com isso o LED ligado em seu coletor acende.
Temos então a condição em que o primeiro LED está apagado e o segundo LED aceso.
Se agora ligarmos à base do primeiro transistor ao positivo da alimentação de modo que uma corrente possa circular através dela, o transistor comuta (satura) e com isso o LED em seu coletor acende.
No entanto, quando isso ocorre, a corrente que ia para a base do segundo transistor é desviada para o primeiro através de sua condução e, sem corrente de base o segundo transistor desliga (corta).
O resultado é que o LED ligado em seu coletor apaga.
Veja que este circuito segue certa lógica que é a de que apenas um dos LEDs pode ficar aceso nas duas condições de entrada.
Circuitos como este podem ser usados em computadores para realizar operações lógicas simples.

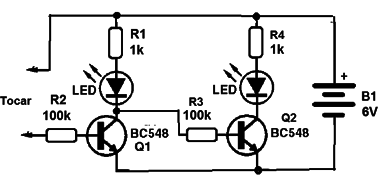

Na figura temos o circuito completo de nosso sistema lógico experimental para controlar dois LEDs.

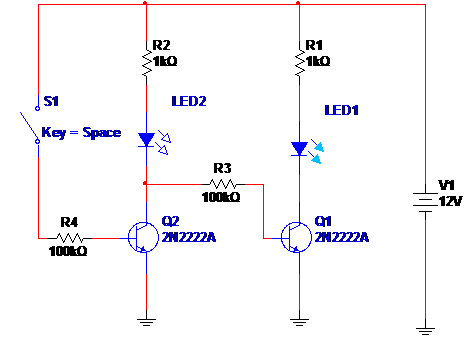

Simulação:
- Use a barra de espaço para controlar o circuito de acionar a chave O/I
- Na simulação usamos o 2N2222A que também é um transistor de uso geral como o BC548.
Para fazer o download dos arquivos de simulação e Netlist - clique aqui (msb057.zip)
