Nesta simulação vamos fazer uma polarização que nos permite apenas estudar o seu funcionamento. Na prática, existem diversas outras maneiras de polarizar o transistor. Ligando um resistor de valor elevado na base do transistor, circula uma corrente muito pequena, que seria insuficiente para acender o LED. No entanto, o transistor amplifica essa corrente e obtém-se em seu coletor uma corrente maior, suficiente para que o LED acenda normalmente. Veja que a corrente na base de um transistor NPN deve ir do positivo para a base. Num transistor PNP seria o contrário.

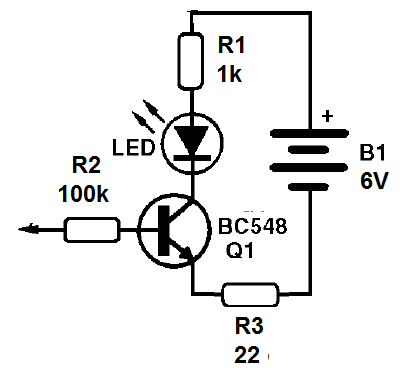

O circuito que simularemos e depois montaremos.

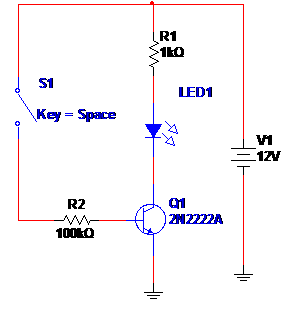

No coletor do transistor temos um LED e o resistor que limita a corrente. Na base temos um resistor de valor muito maior que a polariza. Assim, quando encostamos o fio desse resistor no positivo da alimentação, circula uma corrente muito pequena pela base do transistor, determinada pelo resistor de maior valor. O transistor amplifica essa corrente, aumentando-a de 100 vezes, e ela pode acender o LED. Na simulação usamos uma chave para acionar o transistor (S1) conforme a figura abaixo.
Para simular use a barra de espaço para fazer o transistor ligar e desligar o LED.
Para fazer o download dos arquivos de simulação e Netlist - clique aqui (msb0054.zip)
