O MultiSIM BLUE ainda não tem sensores resistivos, mas podemos simulá-los facilmente usando potenciômetros.
Basta escolher um potenciômetro que tenha o valor aproximado do sensor na sua máxima resistência e colocá-lo no circuito.
Este potenciômetro terá então sua resistência variada a partir de uma tecla (por exemplo, A ou espaço).
Assim, basta montar o circuito e usando a tecla variamos a resistência do potenciômetro simulando assim sua operação.
Por exemplo, podemos simular um LDR com um potenciômetro de 100 k ou 1 M. Quando atuamos sobre o potenciômetro diminuindo sua resistência é como se simulássemos o aumento da quantidade da luz incidente.

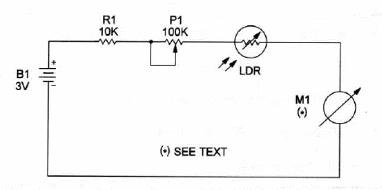

No exemplo abaixo temos um circuito bem simples, o “Fotômetro Simples”
Simulamos o mesmo no MultiSIM BLUE que ficou como na figura abaixo.
