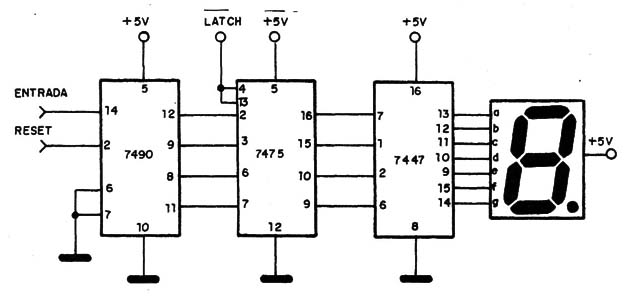

O circuito apresentado na figura ao lado, opera com displays de 7 segmentos de anodo comum, exigindo neste caso resistores limitadores de corrente de 330 Ω, para cada segmento. Para indicadores de filamento, (antigos tipos Numitron) os resistores não são necessários. Para parar a contagem, congelando o valor contado até o instante considerado, mas sem parar o funcionamento do 7490, a entrada com Iatch deve ser levada ao nível baixo (LO). O circuito deve ser alimentado com uma tensão de 5 V.
