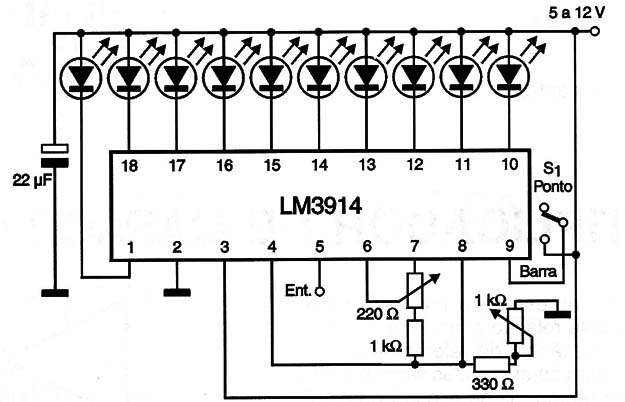

Este indicador de barra ou ponto móvel (bargraph) emprega o LM3914 e pode excitar 10 LEDs, de qualquer cor. Dentre as aplicações temos a indicação de tensão em instrumentos, indicador de nível de reservatórios ou ainda como VU-meter em aparelhos de som. Os dois trimpots são ajustados para adaptar a faixa de tensões de entrada para a escala completa. Através da chave S1 selecionamos se o aparelho funciona como escala de ponto ou barra móvel. O circuito funciona com tensões de alimentação de 5 a12 V.
![](/images/stories/banco/cir8348_0001.jpg)
