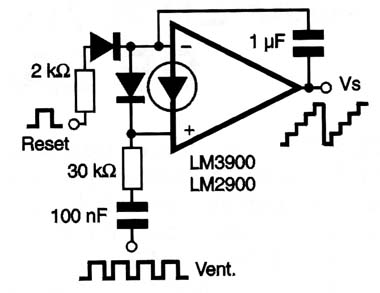

O circuito apresentado gera um sinal em forma de escada que pode ser útil para o levantamento de família de curvas de componentes com o osciloscópio. Sua base é um amplificador operacional de transcondutância do tipo LM3900 ou LM2900 da National Semiconductor, que precisa ser alimentado com fonte simétrica de 6 a 12 V. O circuito tem um sinal de reset dado por uma entrada e os componentes da entrada não inversora devem ser determinados em função de sua frequência de operação. Os componentes sugeridos são para um sinal de 1 kHz.
Gerador de Escada
