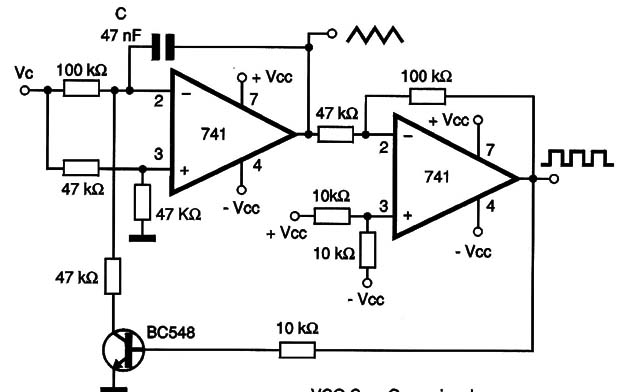

Dois amplificadores operacionais como o 741 ou equivalentes são usados neste oscilador controlado por tensão (Voltage Controlled Oscillator) para frequências de até alguns quilohertz determinadas por C. O circuito deve ser alimentado com fonte simétrica de 6 a 12 V e temos dois tipos de sinais nas saídas: uma forma de onda triangular na saída do primeiro operacional e uma saída retangular no segundo operacional. A faixa de tensões de entrada que permite uma faixa de controle de 1:10 na frequência, fica entre O e a tensão de alimentação positiva do circuito.
