Para se obter uma porta AND (E), temos a configuração mostrada na figura. Com os valores indicados para os componentes, será preciso que todas as três entradas estejam no nível alto, para haver tensão suficiente para comutar o circuito. Com mais de três entradas o circuito torna-se crítico.

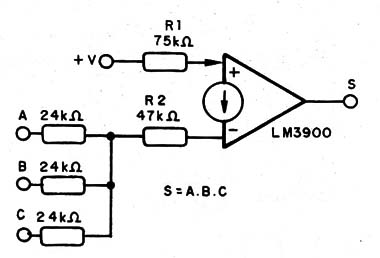

![porta AND LM3900
porta AND LM3900](/images/stories/banco/cir8285_0001.jpg)
porta AND LM3900
