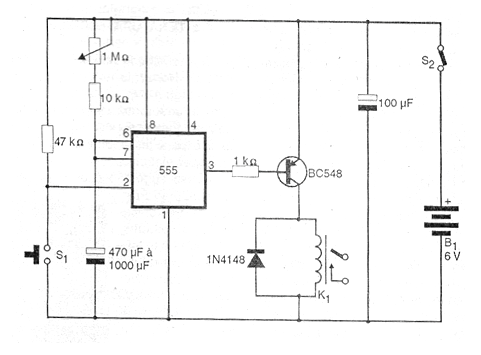

Este timer aciona um relé depois de decorrido um intervalo de tempo de até 15 minutos, a partir do acionamento de S1. Intervalos maiores podem ser obtidos com um potenciômetro maior, mas existe a limitação das fugas do capacitor. O sistema é acionado quando se pressiona S1 e a saída vai ao nível baixo, mantendo desenergizada a bobina do relé. O relé pode ser de 6V para 100 mA ou se o leitor preferir alimentar o circuito com 12V pode usar um relé de 12V x 50 mA. O tempo máximo de temporização pode ser calculado pela expressão T = 1,1 x R x C onde R é a resistência entre o positivo e o pino 6/7 do CI e C é a capacitância entre estes pinos e a terra.
