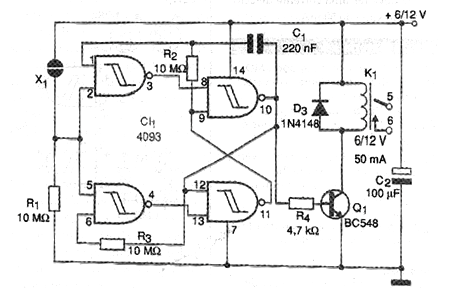

A diferença do circuito mostrado na figura, em relação ao CIR8144, é que ele usa um sensor apenas para ligar e desligar um relé. Com um toque o relé é ativado e com um novo toque o relé é desativado. Temos nesse circuito um flip-flop um pouco diferente em que a rede formada por R2, R3 e C1 determina uma ação biestável com apenas um sensor.O relé deve ter bobina de acordo com a tensão de alimentação e corrente máxima de 50 mA. O resistor R1 pode ter seu valor aumentado para mais sensibilidade e o sensor é igual ao do projeto anterior. Na alimentação devem ser usadas pilhas ou bateria. Se for usada fonte ela deve ser isolada da rede de energia.
CI-1 – 4093 – circuito integrado CMOS
Q1 – BC548 ou equivalente – transistor NPN de uso geral
D1 – 1N4148 ou equivalente – diodo de uso geral
R1, R2, R3 – 10 M Ω x 1/8 W – resistores – marrom, preto, azul
R4 – 2,2 k Ω x 1/8 W – resistor – vermelho, vermelho, vermelho
K1 – Relé de 6 ou 12 V com 50 mA
X1 – sensor – como no projeto anterior
C1 – 220 nF – capacitor de poliéster
C2 – 100 µF x 16 V – capacitor eletrolítico
Diversos:
Matriz de contactos ou placa de circuito impresso, fonte de alimentação, pilhas ou bateria, fios, solda, etc.
