O circuito apresentado é uma fonte de alimentação com retificação por ponte de diodos ou Ponte de Graetz. No circuito temos uma filtragem simples com um capacitor de 10 µF e uma carga que consiste num resistor de 1 k Ω.

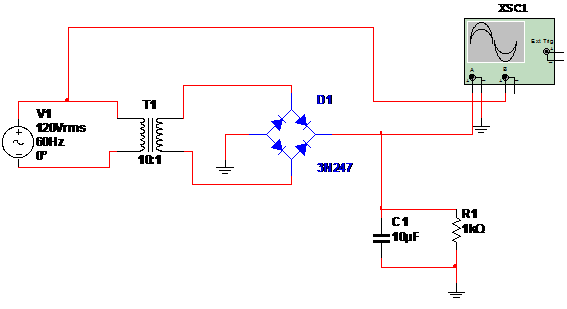

Evidentemente, com um capacitor maior obtemos menor ripple, dependendo da aplicação. Como se trata de um circuito com finalidade didática, um capacitor menor possibilita a visualização mais fácil da tensão contínua de saída. O circuito é dado na figura 1.

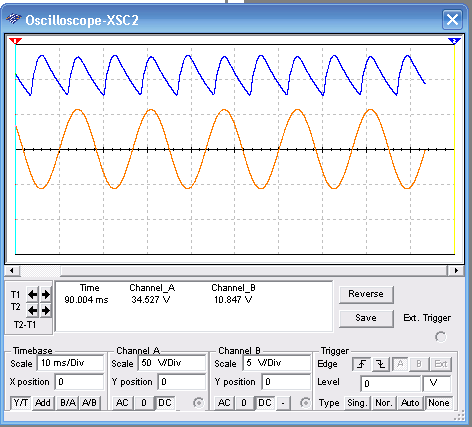

A forma dos sinais visualizados no Mulsitim é mostrada na figura 2. O sinal superior é o ripple e o inferior a tensão na carga.
Experimente aumentar o valor do capacitor para verificar o que ocorre com o ripple. Veja também que este ripple tem o dobro da frequência da tensão alternada de entrada.
Para fazer o download dos arquivos de simulação e Netlist - clique aqui (msb0048.zip)
