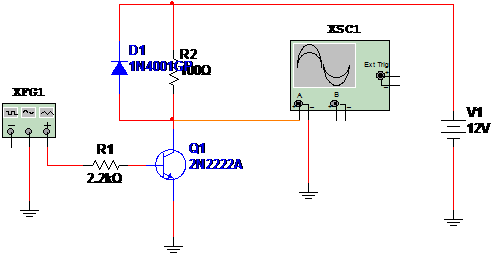

O circuito apresentado na figura 1 consiste numa solução simples para se excitar uma carga de potência a partir de um sinal lógico, como o obtido na saída de microcontroladores, microprocessadores, lógica TTL e lógica CMOS. A carga excitada depende do transistor. Para os BC548 e equivalentes a corrente máxima será de 100 mA e utilizando-se um BD135 a carga máxima será de 500 mA. Para cargas maiores ainda podem ser utilizados Darlingtons como o TIP121 e outros. A alimentação depende apenas da carga podendo ficar entre 6 e 15 V tipicamente, ou conforme o transistor utilizado. Para correntes maiores do que 200 mA, o transistor deverá ser montado em dissipador de calor. O diodo de proteção é indicado quando forem excitadas cargas indutivas tais como motores, relés e solenóides.

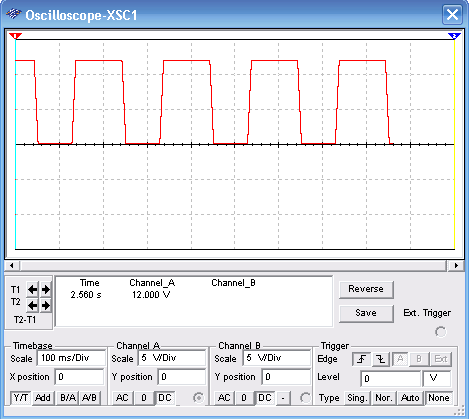

Na figura 2 temos a forma de onda observada no osciloscópio virtual do Multisim, durante a simulação. Observe que os tempos de subida são lentos, o que pode ser observado com base de tempo menor, o que deve ser levado em conta na aplicação, principalmente se o circuito for utilizado em pontes H, pois podem ocorrer intervalos em que dois transistores de um mesmo ramo conduzirão a corrente ao mesmo tempo.
Para fazer o download dos arquivos de simulação e Netlist - clique aqui (msb0041.zip)
