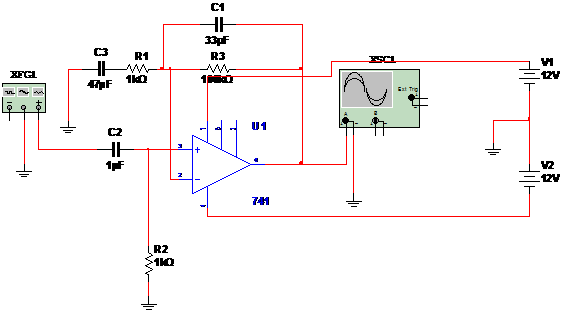

Um sinal AC de 10 mV de amplitude produz uma saída de 1 V quando aplicado no amplificador mostrado na figura 1. O sinal senoidal de 1 kHz será amplificado e aparecerá na saída com baixa impedância. A fonte deve ser simétrica de 6 a 12 V e amplificadores operacionais equivalentes ao 741 podem ser utilizados. O ganho é determinado pela relação entre o resistor de 100 k e os resistores de 1 kΩ.



   Figura 1 – Circuito do amplificador
Figura 1 – Circuito do amplificador

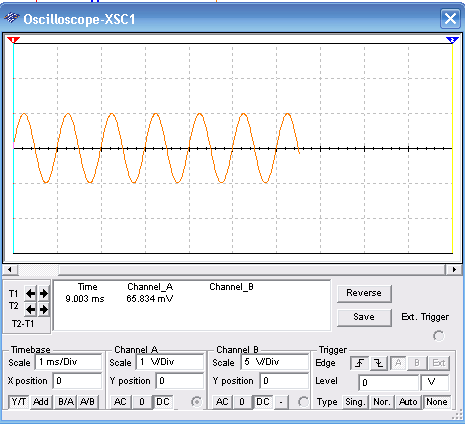

Para o circuito integrado 741 a entrada inversora corresponde ao pino 2, a entrada não inversora ao pino 3. A alimentação positiva é feita no pino 7 e a alimentação negativa no pino 4. A forma de onda do sinal de saída, obtida no osciloscópio virtual do Multisim, é mostrada na figura 2.





Figura 2 – Forma de onda do sinal de saída
Figura 2 – Forma de onda do sinal de saída





Para fazer o download dos arquivos de simulação e Netlist - clique aqui (msb0038.zip)
