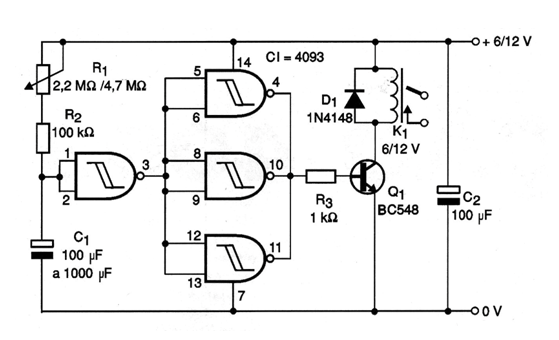

Quando ligamos a alimentação do circuito mostrado na figura o capacitor se encontra descarregado e com isso o pino 2 da porta ligada como inversora está praticamente no nível lógico baixo. Isso significa que sua saída está no nível alto. Esta saída está ligada às outras três portas que funcionam como um buffer-inversor excitando o transistor. Com a entrada destas três portas no nível alto, sua saída permanece no nível baixo e com isso o transistor no corte. O relé estará aberto nestas condições. Quando a carga do capacitor atinge o ponto em que a porta em que ele está ligado reconhece como nível alto, ocorre a comutação e com isso a saída das três portas usadas como buffer vai também ao nível alto, excitando o relé que fecha os contactos. A temporização é dada portanto pelo tempo que o capacitor demora para carregar de zero até aproximadamente 1/3 da tensão de alimentação. Com um potenciômetro de 2,2 M Ω e um capacitor de 2 200 µF pode-se obter temporizações de mais de 1 hora.
