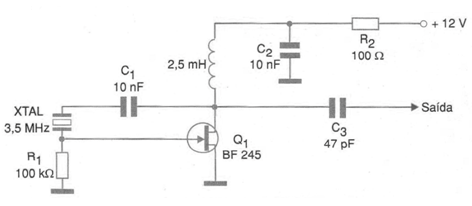

Na figura mostramos uma configuração para um oscilador de sobretom controlado por cristal usando um transistor de efeito de campo de junção.
A freqüência deste oscilador, que depende do cristal, pode ficar entre 100 kHz e 10 MHz tipicamente. Os capacitores devem ser cerâmicos e o transistor de efeito de campo admite equivalentes como o MPF102.
![](/images/stories/banco/cir7992_0001.png)
