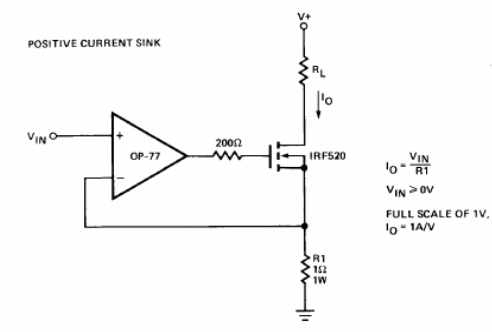

Nas figuras 1 e 2 temos dois drenos de corrente que podem ser elaborados com amplificadores operacionais e transistores de efeito de campo de potência. O circuito da figura 1 é um dreno de corrente com as características de operação mostradas no próprio diagrama.
Dreno de Corrente de Precisão

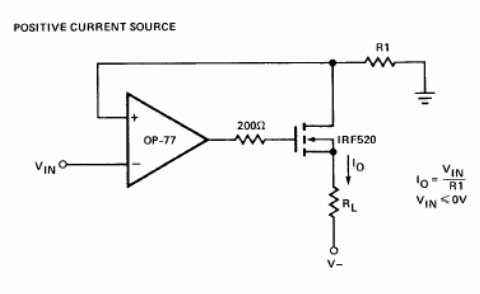

Por outro lado, o circuito da figura 2 consiste numa fonte de corrente com as características também dadas no diagrama. Para os dois circuitos os transistores de efeito de campo de potência devem ser montados em dissipadores de calor apropriados. As fontes de alimentação para os dois circuitos devem ser simétricas e equivalentes podem ser experimentados, desde que tenham as mesmas características.
