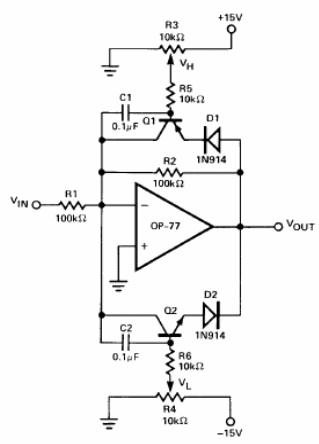

O amplificador mostrado na figura foi obtido no manual de circuitos integrados lineares da Anlog Devices. Ele tem recursos para que a amplitude máxima do sinal de saída seja ajustada independentemente da tensão usada na alimentação.
![](/images/stories/banco/cir7872_0001.gif)

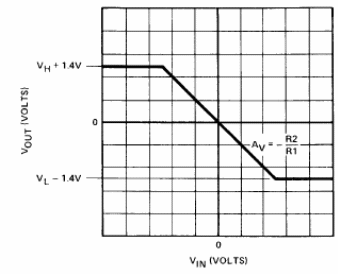

Assim, o ganho é dado pela relação R1/R2 e ajustado para um máximo dado pelos ajustes de R3 e R4. A curva de transferência do circuito é mostrada na figura.
![](/images/stories/banco/cir7872_0002.gif)
