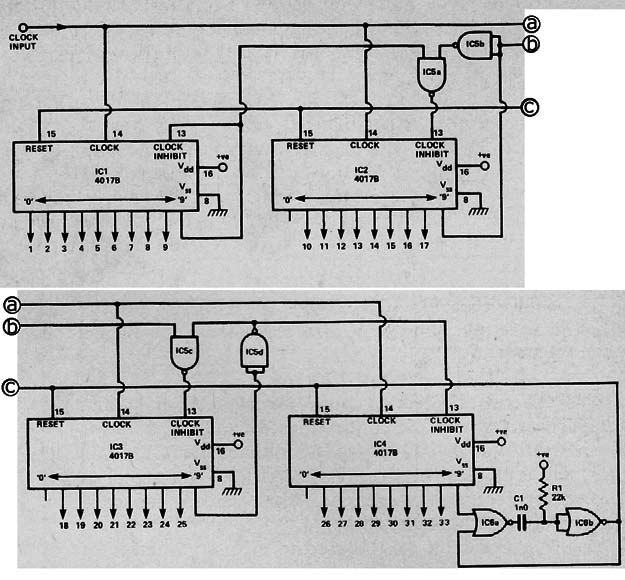

Na figura mostramos como expandir a contagem de 26 a 32 com circuitos integrados 4017 CMOS. O circuito é de uma publicação inglesa de 1982. A frequência máxima é de alguns megahertz e o sinal de entrada deve ser retangular. A alimentação deve ser feita com tensões de 5 a 15 V.
![contador com o 4017
contador com o 4017](/images/stories/banco/cir330_0001.jpg)
contador com o 4017
