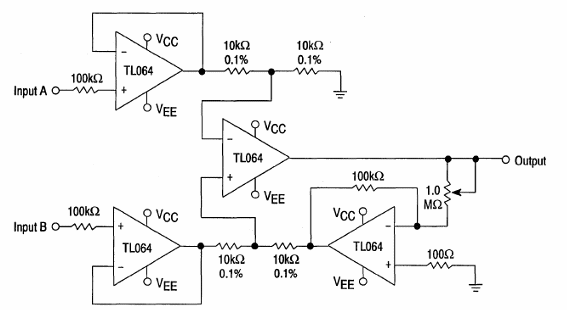

Este circuito de alta impedância de entrada é sugerido pelo Linear Interface ICs da Motorola de 1993. A fonte de alimentação deve ser simétrica. O circuito tem entrada diferencial.
![Amplificador para instrumentação
Amplificador para instrumentação](/images/stories/banco/cir7654_0001.gif)
Amplificador para instrumentação
Este circuito de alta impedância de entrada é sugerido pelo Linear Interface ICs da Motorola de 1993. A fonte de alimentação deve ser simétrica. O circuito tem entrada diferencial.
