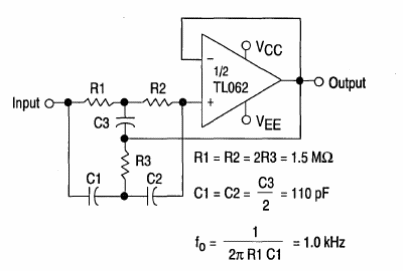

O circuito mostrado tem os valores dos componentes calculados para uma frequência de 1 kHz. O TL064 também pode ser utilizados. Encontramos esta configuração no Linear Interface ICs da Motorola de 1993. A fonte deve ser simétrica.
![Filtro Rejeitor de Alto Q TL062
Filtro Rejeitor de Alto Q TL062](/images/stories/banco/cir7653_0001.gif)
Filtro Rejeitor de Alto Q TL062
