O circuito apresentado é do Linear Databook da Motorola de 1990. Os componentes não são comuns atualmente. Para o transistor pode ser usado equivalente.

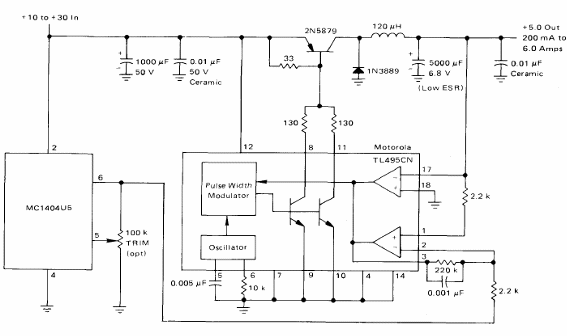

![Regulador Chaveado de 6 A com o MC1404
Regulador Chaveado de 6 A com o MC1404](/images/stories/banco/cir6510_0001.gif)
Regulador Chaveado de 6 A com o MC1404
O circuito apresentado é do Linear Databook da Motorola de 1990. Os componentes não são comuns atualmente. Para o transistor pode ser usado equivalente.
