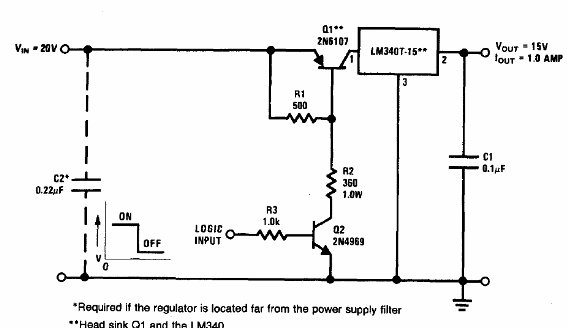

Encontramos esta configuração no Linear Applications Handbook da National Semiconductor de 1994. Tanto o circuito integrado como o transistor Q1 devem ser montados em radiadores. Os transistores admitem equivalentes.
![Fonte de 15 V com 1 A e Shutdown LM340
Fonte de 15 V com 1 A e Shutdown LM340](/images/stories/banco/cir6137_0001.gif)
Fonte de 15 V com 1 A e Shutdown LM340
